加氫反應釜自動化控制系統的實現與設計

更新時間:2024-03-14 點擊次數:188

  加氫反應是化工生產中一類重要的化學反應,常用于提高油品質量、改質及合成化學品。加氫反應釜是進行此類反應的關鍵設備,其操作條件通常為高溫高壓,因此對反應的控制精度和安全要求高。
  隨著現代控制技術的發展,實現反應釜的自動化控制不僅能夠提高生產效率和產品質量,還能顯著降低安全風險。自動化控制系統的核心在于實時監測與控制反應釜內的各項參數,如溫度、壓力、攪拌速度以及物料流量等,以保證反應在理想條件下進行。以下是實現反應釜自動化控制系統的關鍵步驟:
  1. 傳感器與儀表的選擇與布置:首先,需要選擇適合高溫高壓環境的傳感器來實時監測反應釜內的溫度、壓力等關鍵參數。這些傳感器具有足夠的精度和響應速度,以便捕捉反應過程中的變化。同時,還需安裝流量計和調節閥等設備,用以監控和調控原料及催化劑的加入量。
  2. 控制策略的制定:基于反應過程的物理化學特性,制定相應的控制策略。這通常包括溫度控制、壓力控制、物料平衡控制等多個環節。例如,通過控制加熱系統的功率輸出,可以實現對反應溫度的控制;通過調節攪拌器的速度,可以確保反應物質充分混合。
  3. 控制系統的集成:將傳感器收集的數據輸入到控制單元,并在其中實現預設的控制邏輯??刂葡到y(tǒng)應具備數據處理、實時監控、故障診斷和報警等功能。
  4. 人機界面(HMI)的設計:為了便于操作人員監控和干預反應過程,需要設計直觀且用戶友好的人機界面。HMI可以顯示實時數據、歷史趨勢、操作日志等信息,并提供操作面板以供操作人員手動調整控制參數。
  5. 安全性考慮:在系統設計時,將安全作為首要考慮因素。自動化控制系統應具備多重安全保護功能,如超壓、超溫、泄漏檢測等。在檢測到潛在危險時,系統應能立即啟動緊急程序,如自動降溫、降壓、停止攪拌或切斷原料供應。
  6. 調試與優化:系統安裝完成后,需要進行嚴格的調試工作,以確保各項控制功能正常運行并達到預期效果。此外,根據實際運行情況不斷優化控制策略和維護更新系統是保證長期穩定運行的關鍵。
  通過以上步驟,可以構建一個高效、準確且安全的加氫反應釜自動化控制系統。這樣的系統不僅能夠減少人為操作失誤,提高反應效率和產品一致性,還能夠及時應對各種異常情況,保障生產安全。設計時還需要考慮眾多因素,以確保反應能在理想的環境下進行。以下是在設計時需要注意的幾個關鍵點。
  材料選擇:材料具備足夠的機械強度以承受高壓,同時要有優良的耐腐蝕性能以應對反應介質的侵蝕。因此,不銹鋼、哈氏合金或鈦材料常被選用作為制造材料。在選擇材料時還需考慮其與反應物和催化劑的相容性。
  容量與尺寸:反應釜的容量和尺寸應基于生產規模和反應熱力學特性來確定。過大的反應釜可能導致物料混合不均,而過小則可能影響生產效率。此外,釜體高度與直徑的比例也是影響攪拌效果和傳質效率的重要因素。
  壓力容器設計:反應釜需按照壓力容器的相關規范進行設計,包括筒體、封頭、端蓋等部分的結構設計,以及螺栓、法蘭、密封等連接件的選擇。確保反應釜能承受預期的工作壓力,并具備必要的安全系數。
  攪拌系統:攪拌是設計中的核心部分。攪拌器的設計要保證良好的物料混合,同時避免產生過高的剪切力,防止對催化劑造成損害。攪拌速度和型式應根據反應物質的性質和反應條件來選擇。
  溫度控制:許多加氫反應都是放熱反應,因此需要精確的溫度控制以避免溫升過快。設計時應考慮加熱或冷卻系統的布局,如夾套、盤管等,以及溫控系統的靈敏度和響應時間。
  安全閥:由于加氫反應通常涉及高溫高壓條件,因此在反應釜上安裝安全泄壓裝置至關重要。安全閥的設計要能夠在壓力超出安全范圍時迅速泄壓,避免潛在的爆炸危險。
  控制系統:通常配備有自動控制系統,用于監控和控制反應參數,如溫度、壓力、攪拌速度和物料流量。設計控制系統可以提高操作的精準度,減少人為誤差。
  配件和管道:配件和管道的設計應考慮到易于安裝、維護和清潔。管道的直徑和布局應保證物料流動順暢,減少死角,以避免物料殘留和交叉污染。
  設計師在進行設計時不僅要考慮反應釜的功能性,還要兼顧安全性、經濟性和可維護性。通過精心的設計和優化,可以確保加氫反應釜在實現高效化學反應轉換的同時,保障了生產過程的安全與穩定。

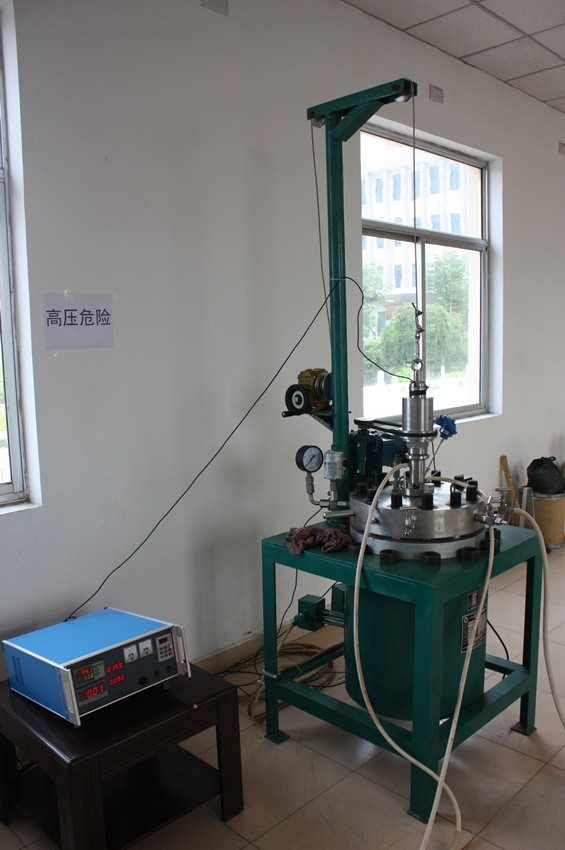

加氫反應釜
