簡要描述:
實驗室加氫釜采用自吸式攪拌器,通過電機驅動內部空心的攪拌器旋轉時,攪拌器附近流體在葉輪的作用下同樣作圓周運動,所產生的離心力對攪拌器內部產生自吸,使自吸式攪拌器內部形成負壓區,而自吸式攪拌器內部是通過空心軸與氣相相連的,從而使液面上的氣體被吸入攪拌器而重新被分散于液相。
瀏覽量:3211

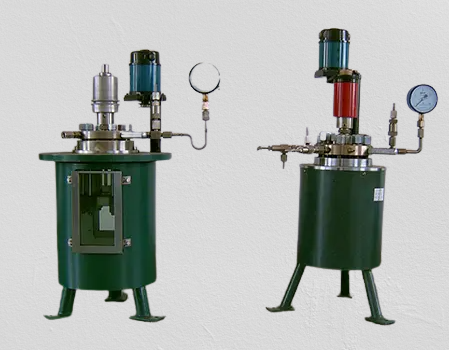

型號:GSH-2L
更新時間:2024-10-29 09:27:18
實驗室加氫釜采用自吸式攪拌器,通過電機驅動內部空心的攪拌器旋轉時,攪拌器附近流體在葉輪的作用下同樣作圓周運動,所產生的離心力對攪拌器內部產生自吸,使自吸式攪拌器內部形成負壓區,而自吸式攪拌器內部是通過空心軸與氣相相連的,從而使液面上的氣體被吸入攪拌器而重新被分散于液相。
GSH系列加氫釜主要應用于生產糠醇以及醫藥中間體等,因氫氣為易燃易爆氣體,當在空氣中達到一定的濃度與到明火即可爆炸,所以當反應釜用于加氫反應時,請將設備上的所有容易產生電火花的設備換成防爆的,主要有:驅動電機應選用防爆電機,加熱器選用防爆加熱器,溫度傳感器、壓力傳感器等等,所有帶電設備均需選用防爆的,氫氣的防爆等級ExdⅡCT4。
反應釜有密封性能優良,加熱迅速,耐高溫,耐腐蝕,衛生,無環境污染。尤其適用于氣-液、氣-液–固非均相反應過程。如液相催化加氫、氧化、胺化、烷基化、氟化等反應過程。廣泛應用于科研,實驗室試驗,化工,食品,涂料,熱熔膠,硅膠,油漆,醫藥,石油化工生產中的反應,蒸發,合成,聚合,皂化,磺化,氯化,硝化等工藝過程的壓力容器。
操作方法:
將反應物放與釜體內。當反應物有腐蝕性時要將其置于四氟襯套內,方可保證釜體不受腐蝕。將加氫水熱合成反應釜置于加熱器內,按照規定的升溫速率升溫至所需反應溫度(小于規定的安全使用溫度)。待反應結束將其降溫時,也要嚴格按照規定的降溫速率操作。當確認釜內溫度低于反應物系種沸點后方能打開釜蓋進行后續操作。反應釜使用后要及時清洗,以免銹蝕, 釜體、釜蓋線密封處要格外注意清洗干凈,并嚴防將其碰傷損壞。
加氫釜采用不銹鋼加工而成。釜體與釜蓋密封采用耐用、可靠的線密封結構,密封效果長期穩定無泄漏。作為反應容器被廣泛應用于各行各業,根據每一個單位的實驗的過程、條件、要求的不同,反應物、反應物的量、反應時間、溫度、升溫速率等差異,很多使用者常忽略反應釜存在的一些問題,下面為您簡單介紹一下使用注意事項。
1、實驗室加氫釜按照工藝條件、攪拌目的和要求,選擇攪拌器型式,選擇攪拌器型式時應充分掌握攪拌器的動力特性和攪拌器在攪拌過程中所產生的流動狀態與各種攪拌目的的因果關系。
2.按照反應釜所確定的攪拌器型式及攪拌器在攪拌過程中所產生的流動狀態,工藝對攪拌混合時間、沉降速度、分散度的控制要求,通過實驗手段和計算機模擬設計,確定電動機功率、攪拌速度、攪拌器直徑。
3.按照電動機功率、攪拌轉速及工藝條件,從減速機選型表中選擇確定減速機機型。如果按照實際工作扭矩來選擇減速機,則實際工作扭矩應小于減速機許用扭矩。
4、加氫釜附近,禁止有產生火花的作業,禁止穿釘子鞋操作。
5、如果不是全防爆的加氫釜,應單獨放置通風櫥內使用或者實驗室要通風良好。
GSH型系列實驗室反應釜采用環形稀土永磁驅動攪拌器,攪拌力矩大、靜密封、無泄漏,耐高溫、高壓、高真空、攪拌轉速高、運行平穩、噪音小、適用范圍廣、使用簡單、操作方便等特點,是實驗室進行各種攪拌反應的理想裝設備。適用于各種不同粘度的物料在不同的反應條件下進行攪拌反應,例如:氣液反應、氣液固反應、液固反應等。軸套采用自潤滑的石墨、陶瓷、聚四氟乙烯填充碳纖維等材料。
技術參數表:
指標
項目
|
公稱容積 L
|
||||||||
0.1
|
0.25
|
1
|
2
|
3
|
5
|
10
|
20
|
25
|
|
工作壓力 Mpa
|
-0.1-9.8Mpa;可選用:-0.1-25.0 Mpa;
|
||||||||
工作溫度 ℃
|
室溫-300℃;可選用:-20 - +450℃;
|
||||||||
加熱方式
|
電爐絲電加熱;
可選配:夾套導熱油電加熱管加熱,夾套油、水、水蒸汽循環加熱,防爆鑄銅,鑄鋁加熱器;
|
||||||||
加熱功率 KW
|
0.8
|
1
|
1.5
|
2
|
4
|
6
|
9
|
12
|
|
攪拌轉速 r/min
|
20~1000r/min 可調
|
||||||||
攪拌槳葉形式
|
推進式;可選配:槳式、錨式、渦輪式;
|
||||||||
電機功率 w
|
92
|
123
|
185
|
245
|
355
|
600
|
750
|
750
|
|
釜蓋開口
|
攪拌口配磁力攪拌器,氣相口配針形閥(進、排氣、抽真空用),液相口配針形閥及釜內插底管(反應過程中可用來取樣或上出料用),加料口配絲堵,測控溫口配保護管及鉑電阻,壓力表安全爆破口配壓力表及安全防爆裝置,釜內冷卻盤管進、出口配水咀。注明:0.1~0.25L無內冷卻盤管,0.1~0.5L無固體加料口。
開口可選配:釜底放料口配閥門,氣體取樣口配閥門及取樣器系統,液體取樣口配閥門及取樣器系統,進出口匹配單向閥,氣體進口配減壓閥,氣體出口配背壓閥,釜體釜蓋匹配觀察玻璃視窗,釜體液位計。
|
||||||||
控制系統
|
配具有自整定功能PID控溫表,控溫精度±1.5℃,具有釜內轉速顯示及無級調速功能,具加熱電壓可調功能,配有加熱電壓表、電機電流表、工作時間顯示表。
可選用連續操作控制系統:氣體增壓系統,液體加料系統,恒壓加料罐,接收及冷凝裝置,高壓分離裝置,質量流量控制系統,自動冷卻系統,壓力傳感器超壓報警,超溫報警斷電,計算機遠程控制、數據采集等。
|
||||||||
主體材料
|
1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )
可選用鎳、鎳基合金(哈氏合金、蒙乃爾合金、因康鎳合金)、鈦、銅、鋯、鉭、鋁及其合金、雙相不銹鋼、聚四氟乙烯等
|
||||||||
控制儀的工作環境
|
環境溫度 0~50 ℃,相對濕度為 30~85% ,周圍介質中不含導電塵埃及腐蝕氣體。
|
