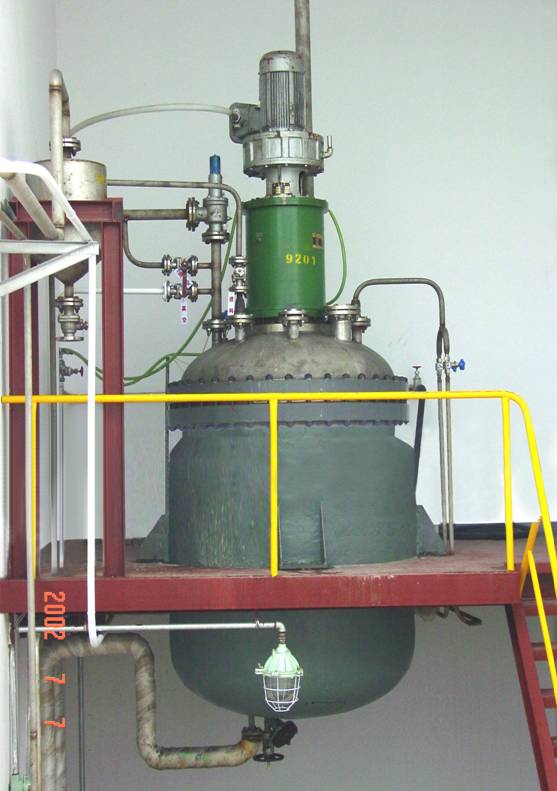

實驗室氫化釜采用端面馬蹄形磁力攪拌器,靜密封、無泄漏,耐高溫、高壓、高真空、攪拌轉速高、運行平穩、噪音小、適用范圍廣、使用簡單、操作方便等特點,是實驗室進行各種攪拌反應的理想設備。
設備適用于反應物料粘度小的液體、氣體等介質在不同的反應條件下進行攪拌反應,不適用于粘度大的、帶固體料或產生結晶的介質進行攪拌反應。主要用于氣體與液體反應、氣體與氣體反應。攪拌軸承采用耐腐蝕不銹鋼或陶瓷球軸承。

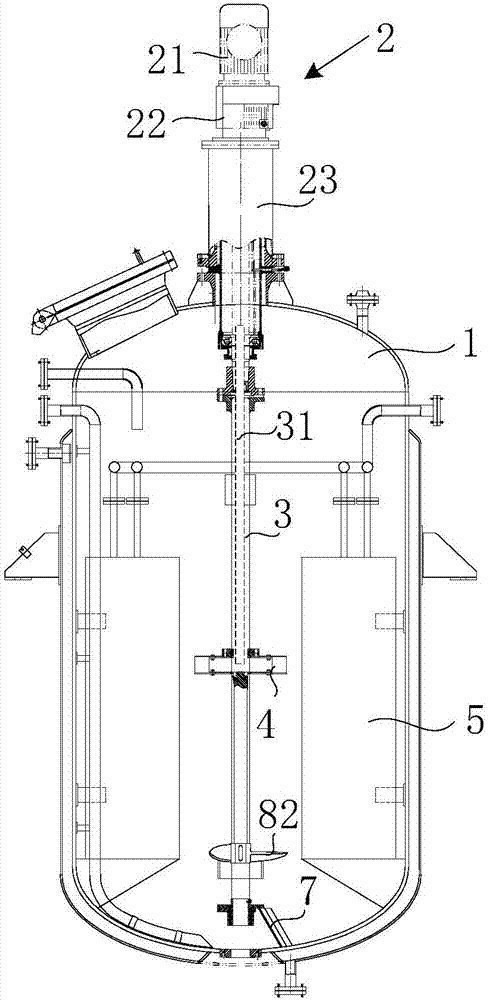

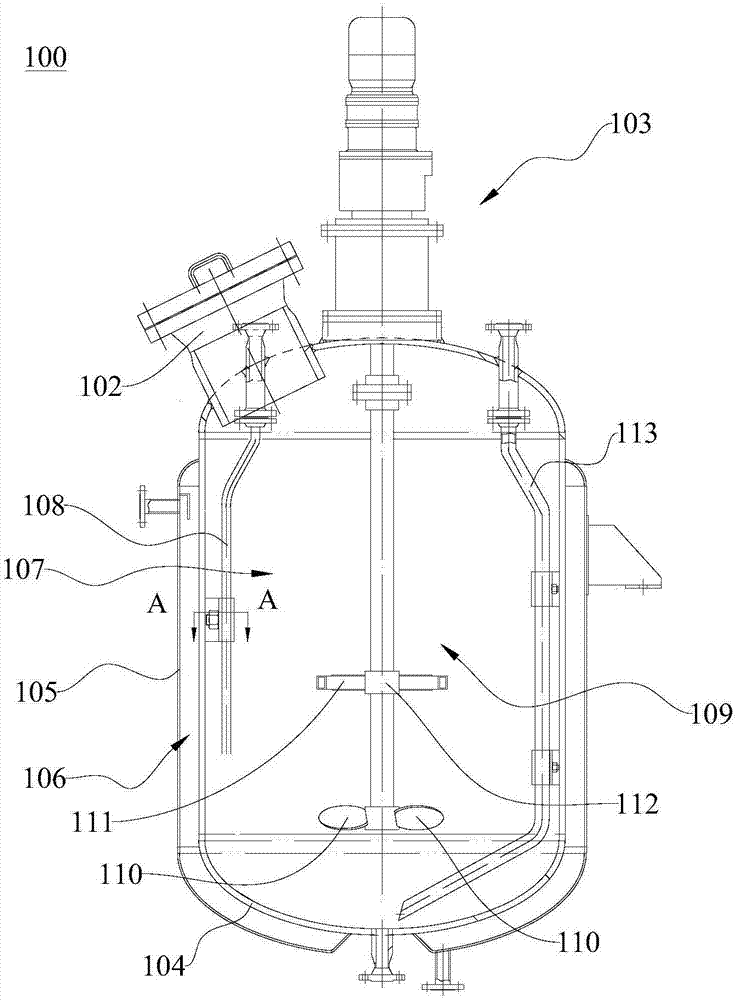

以下是氫化釜結構的詳細剖析:
1. 主要結構部件
1.1 反應釜體
釜體:通常由耐高壓和耐腐蝕的材料(如不銹鋼、合金鋼等)制成。釜體設計要能承受高壓氫氣和反應條件下的內部壓力。
內襯:一可能配有內襯,用于提高耐腐蝕性和延長設備使用壽命。
1.2 攪拌系統
攪拌器:內部配備攪拌器或攪拌槳,以確保反應物和氫氣的充分混合。攪拌器的類型和形狀根據反應物的特性和反應要求設計,包括軸流式、槳式、渦輪式等。
攪拌軸:連接攪拌器與驅動裝置的軸。攪拌軸需要具備高強度和耐腐蝕性。
1.3 加熱/冷卻系統
加熱系統:氫化反應通常需要加熱,因此配備了加熱裝置,如電加熱夾套或蒸汽加熱夾套。加熱系統能夠精確控制反應溫度。
冷卻系統:某些反應需要降溫,冷卻系統可以是夾套冷卻或內置冷卻盤管,用于控制和調整反應溫度。
1.4 壓力控制系統
壓力表:用于監測釜內的壓力。壓力表通常與傳感器相連,提供實時的壓力數據。
安全閥:在釜內壓力超過設定值時,安全閥會自動釋放氣體,以防止設備爆炸或損壞。
1.5 氫氣進氣系統
氫氣管道:用于將氫氣引入反應釜。管道需要經過嚴格的密封和安全檢查,防止泄漏。
氫氣流量計:用于精確測量和控制氫氣的流量,確保反應過程中的氫氣供應符合需求。
1.6 取樣和排放裝置
取樣口:用于從釜中取樣進行分析。取樣口通常配有閥門和取樣裝置,以便于反應過程中監測產品質量。
排放口:用于排放氫化反應生成的產物或未反應的原料。排放口配有控制閥,以便于安全和準確地排放反應物。
1.7 密封系統
密封裝置:蓋子和其他開口處配有密封裝置,通常使用橡膠墊圈、聚合物密封圈或金屬密封圈,確保氫氣不會泄漏。
防泄漏設計:密封系統設計時需要考慮高溫、高壓和化學腐蝕等因素,以保證密封的長期穩定性。
氫化釜是一種用于化學反應中氫化反應的設備。氫化反應是指通過氫氣與化合物反應,通常用于合成或改性化學品。以下是工藝流程的詳細說明:
1. 工藝概述
氫化釜主要用于將氫氣添加到其他化學物質中,通過氫化反應實現化學反應的目的。典型的氫化反應包括將不飽和烴轉化為飽和烴,或將含有雙鍵的化合物轉化為單鍵化合物。

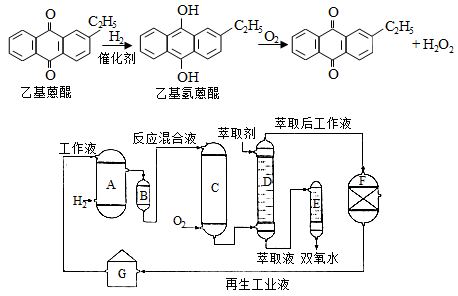

2. 工藝流程
工藝流程可以分為以下幾個主要步驟:
2.1 原料準備
. 氫氣供應:氫氣通常以高壓氣瓶或氫氣發生器提供。氫氣需要經過凈化處理,去除雜質,如水分、氧氣和硫化物。
. 反應物準備:根據具體的氫化反應需求,準備好待氫化的原料化學物質。這些原料可能需要在特定的條件下預處理,如溶解、混合或加熱。
2.2 反應物與催化劑裝入反應釜
. 加料:將反應物和催化劑(通常為金屬催化劑如鎳、鉑或鈀)裝入反應釜。催化劑的選擇和用量取決于具體的氫化反應類型。
. 配置催化劑:催化劑通常以顆粒、粉末或填料的形式存在,并均勻分布在反應釜中,以確保氫化反應的效率。
2.3 氫氣注入
. 氫氣加壓:將氫氣通過氫氣管道注入,并加壓到所需的反應壓力。氫氣的壓力和流量需要精確控制,以保證反應的穩定性和安全性。
. 氫氣與反應物接觸:氫氣與反應物在釜中充分混合并接觸。催化劑的存在有助于促進氫氣與反應物的反應。
2.4 反應進行
. 溫度控制:氫化反應通常需要在特定的溫度下進行。配備了加熱或冷卻系統,以保持反應所需的溫度。
. 反應時間:根據反應的性質和要求,氫化過程可能需要一定的時間。反應時間的控制對氫化反應的產物的質量至關重要。
2.5 反應結束與產品分離
. 反應終止:反應結束后,停止氫氣的注入,并將釜中的壓力降低到常壓。根據需要,可以將氫氣從釜中排放或回收。
. 分離產品:通過分離設備(如離心機、過濾器或分餾塔)將氫化產物與催化劑、未反應的原料及其他副產品分離。
2.6 產品處理
. 純化:根據需要,對氫化產物進行純化處理,如蒸餾、結晶或洗滌,以去除雜質和副產品。
. 產品分析:對產品進行分析和測試,確保其符合質量標準和規格要求。
2.7 設備清理與維護
. 清理:在每次使用后需要清理,以去除殘留的反應物、催化劑和副產品,避免交叉污染。
. 維護:定期檢查和維護設備,包括密封系統、加熱和冷卻系統、壓力控制裝置等,確保其正常運行和安全性。
