磁力高壓釜的釜體和反應釜釜蓋采用錐面和圓弧面線接觸密封形式,擰緊主螺栓使之相互壓緊達到良好的密封,在擰緊主螺栓時,不得超過擰緊力矩80-120NM范圍,以防密封面被擠坯和超負荷磨損,密封面要特別加以愛護,裝反應釜釜蓋時,要使反應釜釜蓋上下緩慢起動、防止反應釜釜體、反應釜釜蓋之間密封面相互撞擊。擰緊主螺母,須對稱分多次逐步加力擰緊,用力要均勻,達到良好的密封效果。

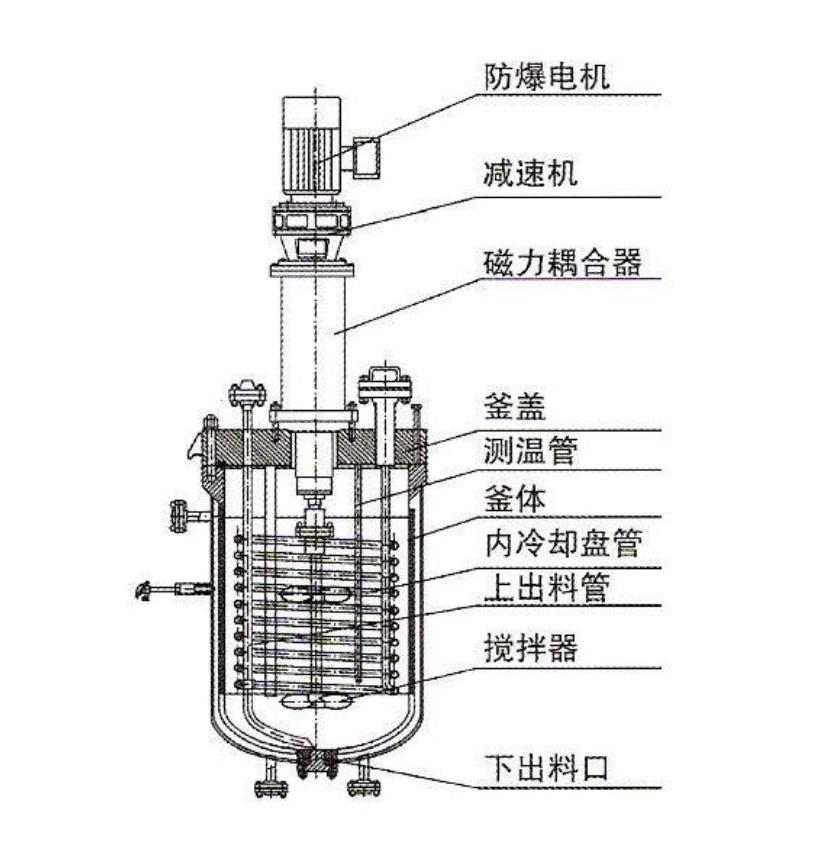

主體部件—釜蓋(整體鍛造探傷合格后車床加工)、釜體(整體鍛造探傷合格后車床車成空心)、強磁力偶合攪拌器、高溫高壓針型閥、下攪拌部分、內冷卻盤管、測溫部分、液下管等所用材料可選用 0Cr18Ni9 ( 304 )、 0Cr18Ni10Ti ( 321 )、 00Cr17Ni14Mo2 ( 316L )、鈦材、哈氏合金 鎳材、鋯材、鉭材、904L、銀材、四氟等制成,亦可內置鈦材 / 哈氏合金 /蒙乃爾/ 鎳材 / 鋯材 / 鉭材 / 銀材 / 四氟等內膽、可內噴涂耐高溫四氟層。
核心部分是(環形)強磁力偶合攪拌裝器,多個磁鋼環制成內外兩個強大的永磁體;內磁鋼體密閉于不銹鋼制成的密封筒體內連接攪拌部分,密封筒體與釜蓋、釜體、緊固聯接形成靜密封腔,使反應介質處于靜密封狀態中,無任何泄漏、污染和人身危險;調速電機帶動外磁鋼體,強磁力不經接觸穿過不銹鋼制成的密封筒體,與密閉于密封筒體里的內磁鋼體的強磁力相互吸引、相互自行定位作用于軸向旋轉牽引上,進行高溫高壓攪拌反應。
指標
項目
|
公稱容積 L
|
0.1
|
0.25
|
1
|
2
|
3
|
5
|
10
|
20
|
25
|
工作壓力 Mpa
|
-0.1-9.8Mpa;可選用:-0.1-25.0 Mpa;
|
工作溫度 ℃
|
室溫-300℃;可選用:-20 - +450℃;
|
加熱方式
|
電爐絲電加熱;
可選配:夾套導熱油電加熱管加熱,夾套油、水、水蒸汽循環加熱,防爆鑄銅,鑄鋁加熱器;
|
加熱功率 KW
|
0.8
|
1
|
1.5
|
2
|
4
|
6
|
9
|
12
|
攪拌轉速 r/min
|
20~1000r/min 可調
|
攪拌槳葉形式
|
推進式;可選配:槳式、錨式、渦輪式;
|
電機功率 w
|
92
|
123
|
185
|
245
|
355
|
600
|
750
|
750
|
釜蓋開口
|
攪拌口配磁力攪拌器,氣相口配針形閥(進、排氣、抽真空用),液相口配針形閥及釜內插底管(反應過程中可用來取樣或上出料用),加料口配絲堵,測控溫口配保護管及鉑電阻,壓力表安全爆破口配壓力表及安全防爆裝置,釜內冷卻盤管進、出口配水咀。注明:0.1~0.25L無內冷卻盤管,0.1~0.5L無固體加料口。
開口可選配:釜底放料口配閥門,氣體取樣口配閥門及取樣器系統,液體取樣口配閥門及取樣器系統,進出口匹配單向閥,氣體進口配減壓閥,氣體出口配背壓閥,釜體釜蓋匹配觀察玻璃視窗,釜體液位計。
|
控制系統
|
配具有自整定功能PID控溫表,控溫精度±1.5℃,具有釜內轉速顯示及無級調速功能,具加熱電壓可調功能,配有加熱電壓表、電機電流表、工作時間顯示表。
可選用連續操作控制系統:氣體增壓系統,液體加料系統,恒壓加料罐,接收及冷凝裝置,高壓分離裝置,質量流量控制系統,自動冷卻系統,壓力傳感器超壓報警,超溫報警斷電,計算機遠程控制、數據采集等。
|
主體材料
|
1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )
可選用鎳、鎳基合金(哈氏合金、蒙乃爾合金、因康鎳合金)、鈦、銅、鋯、鉭、鋁及其合金、雙相不銹鋼、聚四氟乙烯等
|
控制儀的工作環境
|
環境溫度 0~50 ℃,相對濕度為 30~85% ,周圍介質中不含導電塵埃及腐蝕氣體。
|

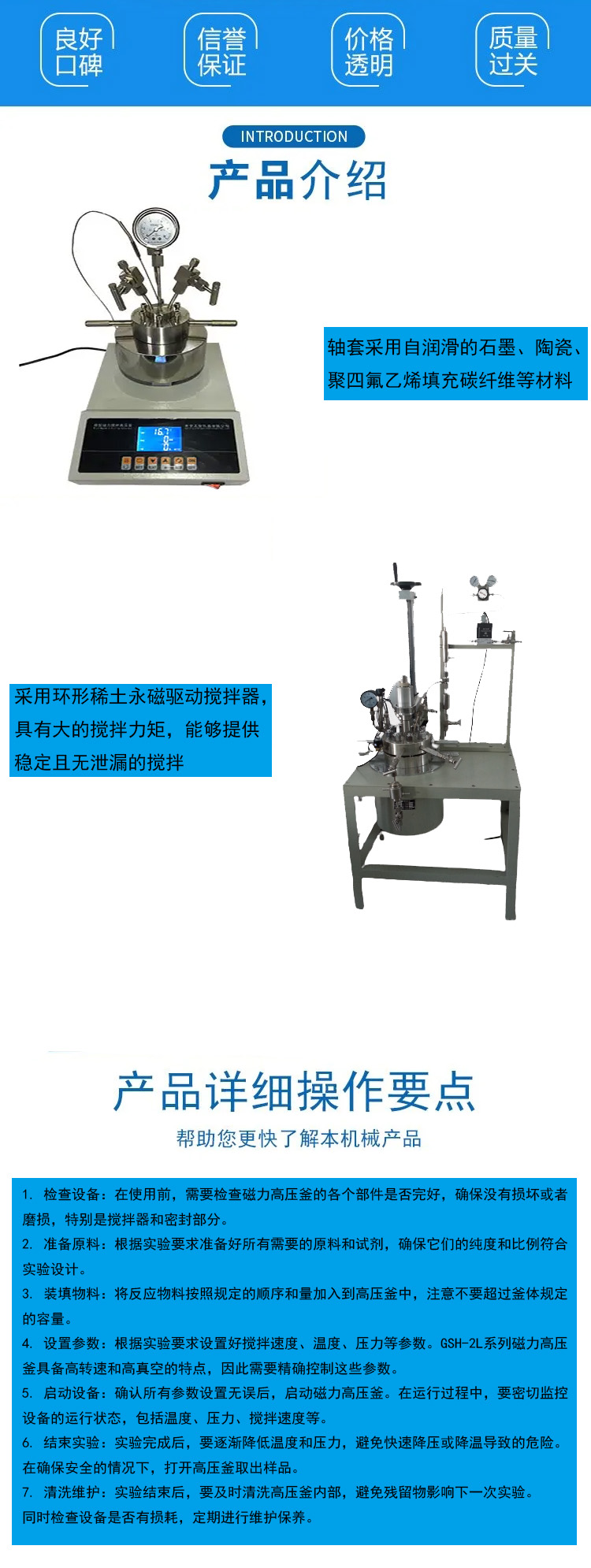

磁力高壓釜是一種專門用于實驗室進行各種攪拌反應的設備,具有以下特點:
磁力驅動攪拌:采用環形稀土永磁驅動攪拌器,提供大攪拌力矩,確保攪拌過程的高效與穩定。
密封性能良好:利用磁力實現靜密封,有效防止泄漏,適用于需要密封環境的高要求反應。
耐高溫高壓:設計上能夠承受高溫和高壓的環境,適合各類苛刻條件下的化學反應。
高真空攪拌:能夠在高真空狀態下進行攪拌,這對于某些特殊反應是非常必要的。
轉速調節范圍寬:攪拌轉速可調節,滿足不同實驗對攪拌速度的需求。
運行平穩低噪:在操作過程中,設備運行平穩,噪音小,為實驗室提供一個良好的工作環境。
使用簡便安全:具備使用簡單、操作方便的特性,使得實驗人員可以快速上手,同時保證了實驗的安全性。
適用范圍廣泛:由于其性能和穩定的工作狀態,使其在化學、制藥、材料科學等多個領域的實驗室中有著廣泛的應用。
